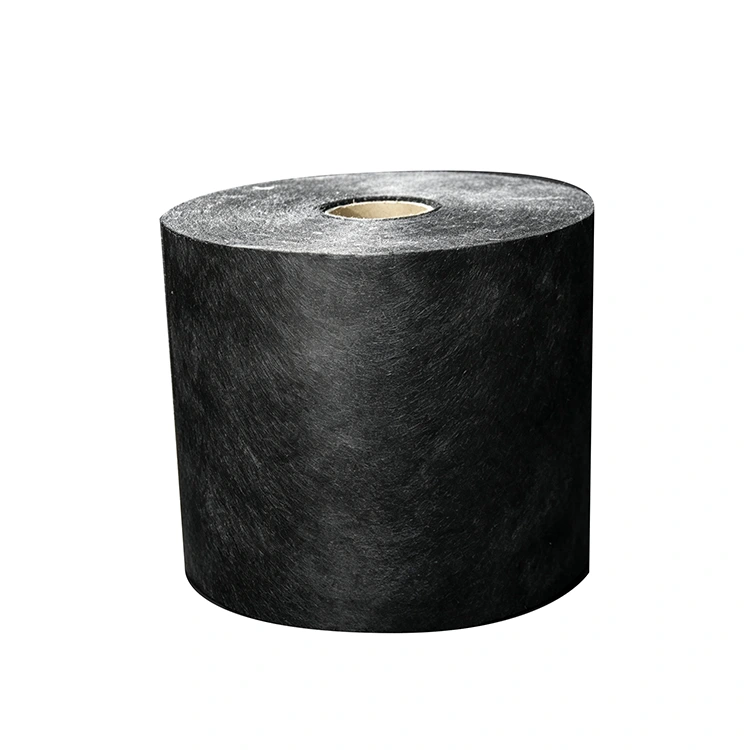

Tööstuslik süsinikkiust pinnamatt

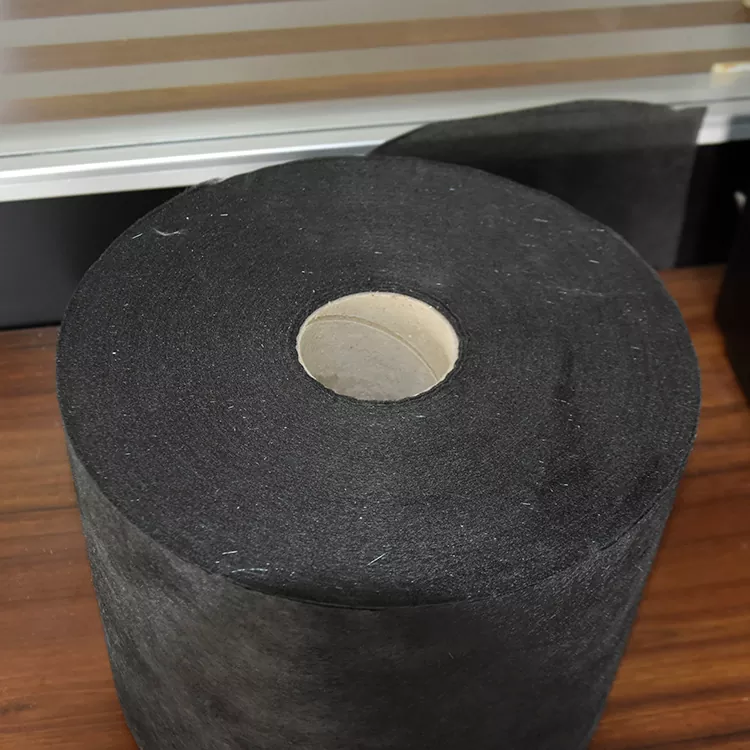

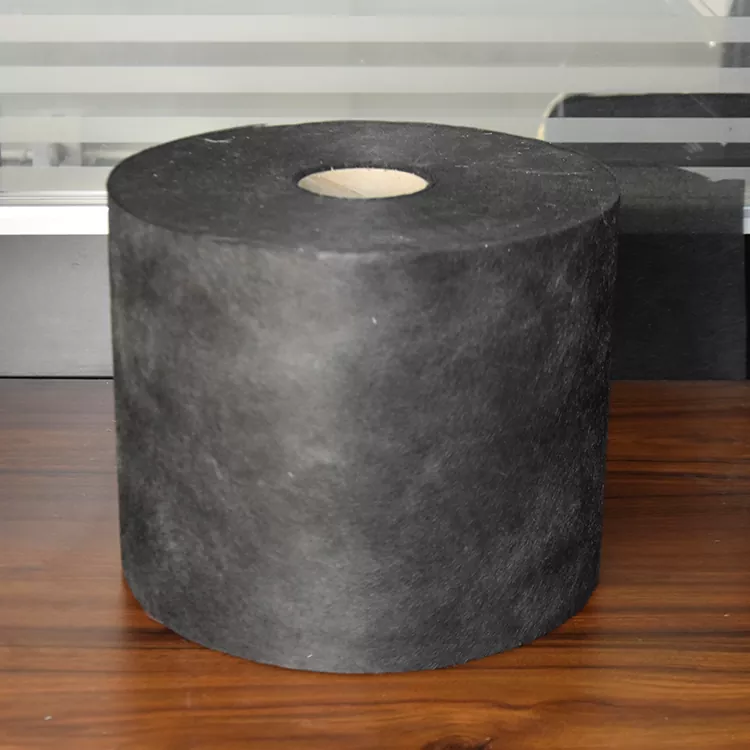

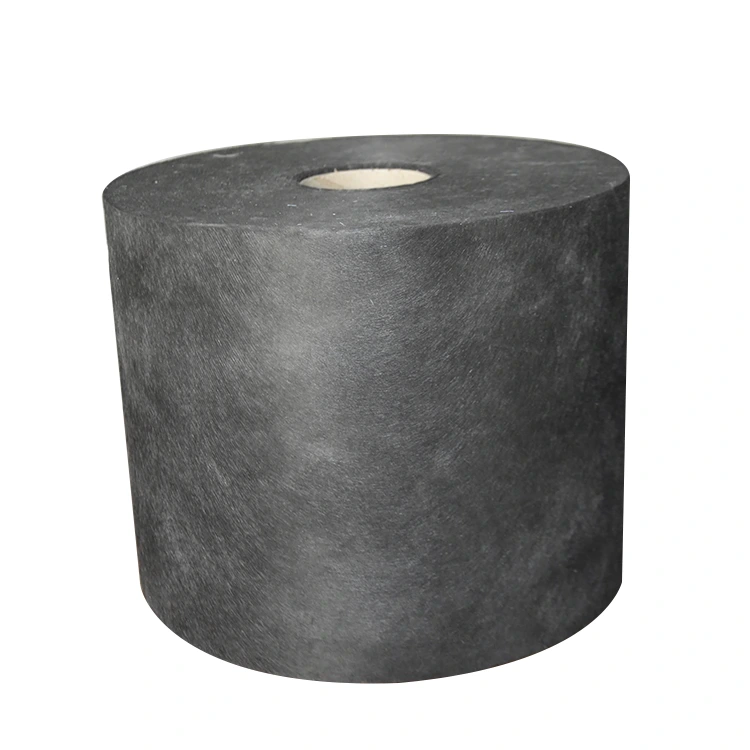

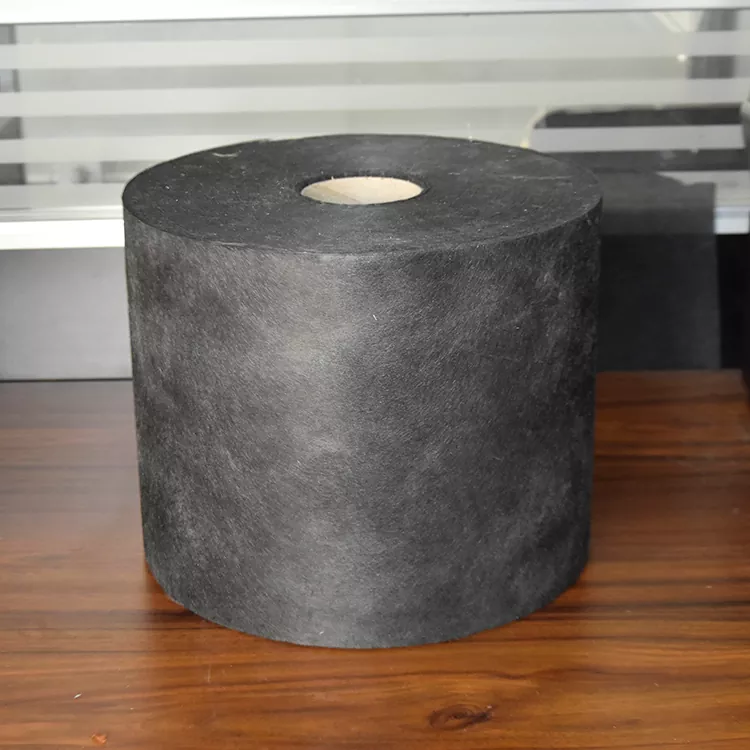

Industrial Carbon Fiber Surface Mat on mittekootud komposiitmaterjal, mis on valmistatud tükeldatud polüakrüülnitriilil põhinevast süsinikkiust. Kiud jaotatakse läbi mati, mitte ei ole järjestatud kindlates suundades pidevate lõngadena. Seda konstruktsiooni kasutatakse peamiselt pinnakihina või sekundaarse tugevdusena komposiitlaminaadi sees.

Lausriie struktuuri on lihtsam asetada kumerate ja ebakorrapäraste profiilide peale kui fikseeritud kootud mustrit. Kui lamineerimisel sisestatakse vaik, läbib see kiudvõrku ja seob mati ümbritsevate komposiitkihtidega. Valmis laminaadi käitumise määravad pigem vaik, kiusisaldus, kihi paigutus ja kõvenemistingimused, mitte ainult pinnamatt.

Vormitud komposiitdetailide puhul algab materjalivalik tavaliselt valmiskihi funktsioonist. Surface appearance, coverage of the underlying reinforcement, part geometry, electrical requirements, and the selected molding process can all affect the required specification.

Kuidas lausriidest pinnakiht töötab

Pinna katvus

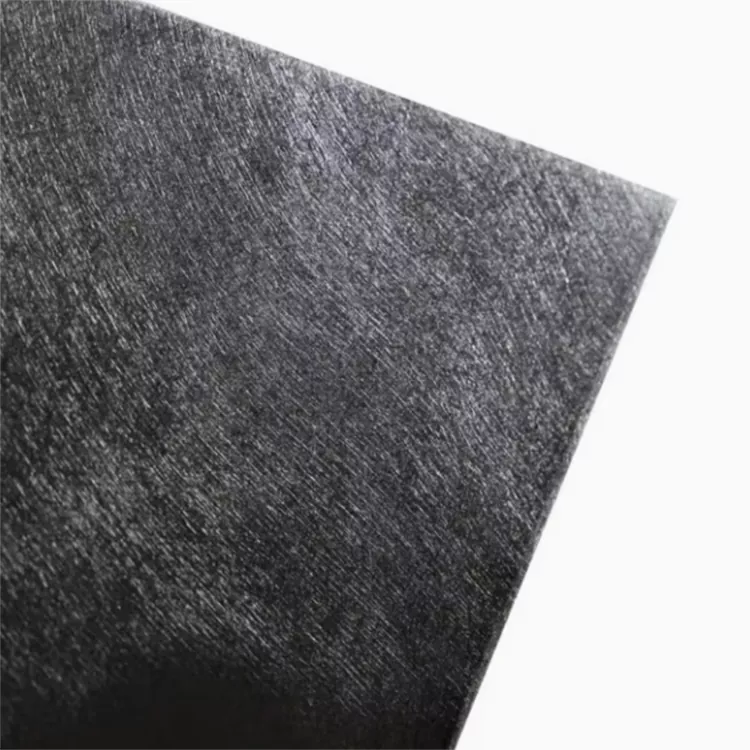

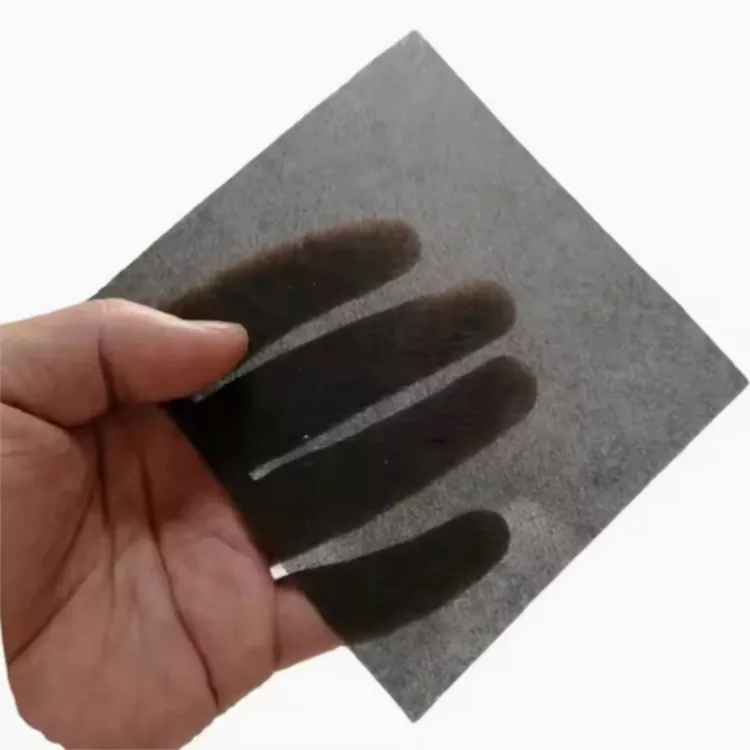

Kootud süsinikkiust kangal on äratuntav lõngamuster. Lausmati tükeldatud kiud moodustavad ebakorrapärasema pinnastruktuuri, mis võib aidata katta all oleva tugevduse tekstuuri. Saadud välimus sõltub ikkagi vaigu tüübist, vaigu jaotusest, kõvenemisest, lihvimisest, katmisest ja muudest viimistlustoimingutest.

Mugavus lamineerimise ajal

Kiud ei ole fikseeritud lõime ja koe paigutuses. See võimaldab asetada materjali kumerate sektsioonide, nurkade, üleminekute ja muude vormitud profiilide kohale, järgimata kootud kanga suunastruktuuri.

Asend laminaadi sees

Pinnamatti kasutatakse tavaliselt pigem laminaadi osana kui peamise konstruktsiooni tugevdusena. Selle panus valmis komponendisse sõltub sellest, kuhu see asetatakse, kuidas see on ühendatud külgnevate kihtidega ja kuidas kogu laminaat on kujundatud.

Valmis komponendi materjali valimine

Sama pinnamaterjali võib kasutada erinevates komposiittoodetes, kuid selle kasutamise põhjus ei ole alati sama. Rakendust, laminaadi konstruktsiooni, töökeskkonda ja tootmisprotsessi tuleks käsitleda koos.

Keemiateenistuse komponentide jaoks on süsinikkiust matt vaid üks osa konstruktsioonist. Keemiline vastupidavus tuleb kindlaks teha kogu laminaadi, sealhulgas vaigusüsteemi, keemilise keskkonna, kontsentratsiooni, temperatuuri, kokkupuuteaja ja laminaadi paksuse põhjal.

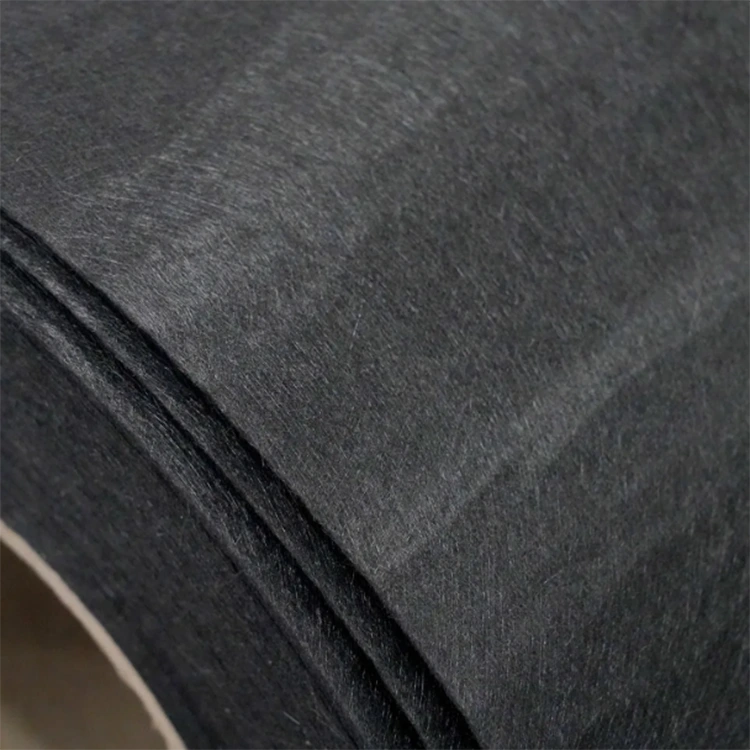

Elektriliste rakenduste jaoks tagab süsinikkiud materjalis elektrijuhtivuse. See, kas see juhtivus on konkreetse varjestuse või maanduse konstruktsiooni jaoks piisav, sõltub kiudude kontaktist, kihi järjepidevusest, ühenduspunktidest, komponentide geomeetriast ja kogu elektrilisest konstruktsioonist.

Töötlemise ja spetsifikatsiooni kaalutlused

Ainuüksi toote nimetuse põhjal ei saa sobivat spetsifikatsiooni määrata. Tavaliselt on materjali valiku lähtepunktiks kavandatud vormimisprotsess ja valmisosa.

Vaigu ühilduvus

Epoksü-, polüester-, vinüülestri- ja muud vaigusüsteemid erinevad viskoossuse, märja käitumise, kõvenemistemperatuuri ja lõplike maatriksi omaduste poolest. Need tegurid mõjutavad seda, kuidas tükeldatud kiudmatt laminaadiga integreerub.

Vormimise protsess

Käsitsi paigaldamine, vaakumtöötlemine, survevalu ja muud komposiitprotsessid seavad materjali käitlemisele ja vaigu läbitungimisele erinevad nõudmised. Vajalikku mati konfiguratsiooni tuleks kaaluda koos tootmismeetodiga.

Osade geomeetria

Lamedad paneelid, sügavad kõverad, kitsad nurgad ja keerulised vormitud profiilid võivad vajada erinevat lõikamis- ja positsioneerimiskorraldust. Laiuse ja pikkuse nõuded peaksid seetõttu põhinema komponendi tegelikel mõõtmetel, mitte valima ainult standardsete rullide suuruste hulgast.

Pinnaviimistlus

Läikivaid, matte ja poolläikivaid valikuid saab kasutada erinevate valmistoote nõuete jaoks. Kõvenemisjärgset välimust mõjutavad matt, vaigu jaotus, vormi pind, kõvenemistingimused ja sellele järgnev viimistlus.

Tööstuslikud komposiitrakendused

FRP torud, mahutid ja protsessiseadmed

Materjal võib moodustada osa laminaadist, mida kasutatakse torudes, mahutites, kemikaalide mahutites ja muudes FRP-seadmetes. Nende toodete puhul tuleks pinnakiht ja konstruktsiooni tugevdus projekteerida eraldi vastavalt kasutustingimustele.

Elektrilised ja elektroonilised korpused

Süsinikkiu juhtiv iseloom muudab materjali valitud komposiitkorpuste ja korpuste jaoks asjakohaseks. Kui on vaja elektromagnetilist või raadiosageduslikku varjestust, tuleb varjestuse toimivust kontrollida valmis korpuse põhjal, mitte ainult kuivmati põhjal.

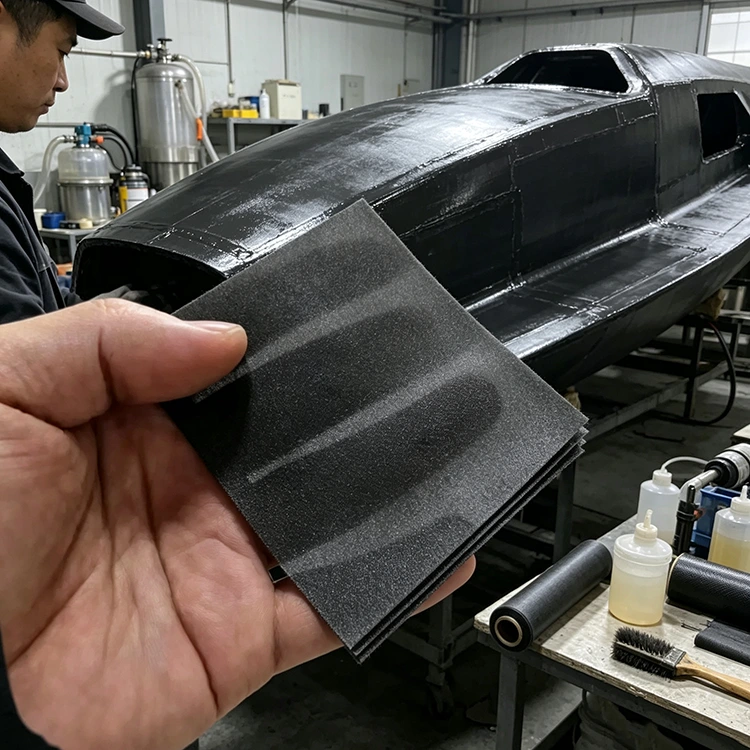

Auto- ja vormitud komponendid

Autotööstuses ja muudes vormitud komposiitdetailides võidakse kasutada mittekootud süsinikkiust pinnakihti, mille välimust, geomeetriat, kaalu ja laminaadi konstruktsiooni tuleb arvestada koos. Materjali tegelik asend peaks järgima komponendi konstruktsiooni.

Spordi- ja tööstustooted

Materjali võib lisada ka valitud spordivarustusse, katetesse, korpustesse ja muudesse vormitud komposiittoodetesse. Enne tootmist tuleks kindlaks määrata pinna kaal, paksus, pinnaviimistlus ja töötlemisviis.

Saadaolevad spetsifikatsioonid

Tootmis- ja tarneteave

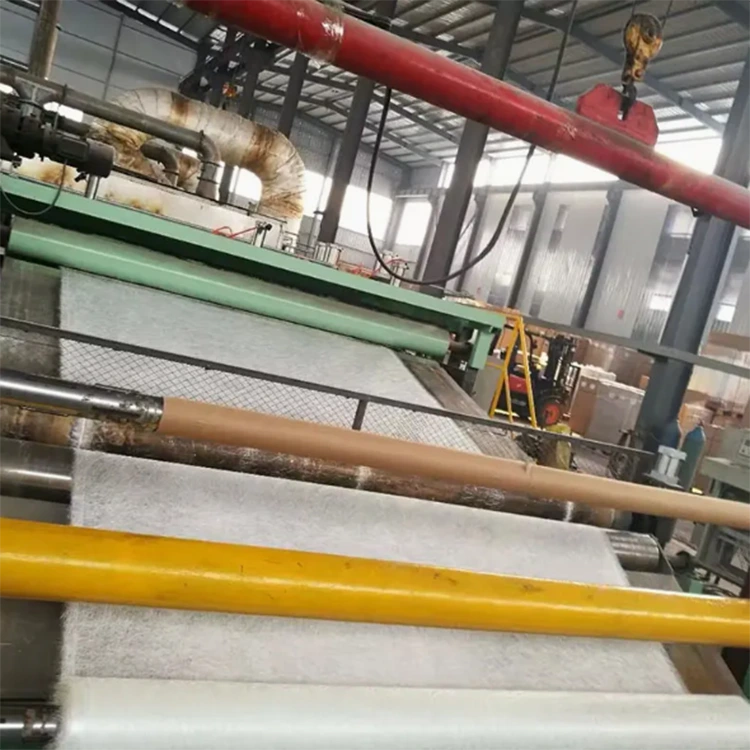

Yuruis on kiudkomposiitmaterjalide tootmisega tegelenud alates 2017. aastast. Tema tootevalikusse kuuluvad süsinikkiudmaterjalid, klaaskiudmaterjalid ja FRP-ga seotud tooted, tootmine asub Hiinas Jiangsu provintsis Taizhous.

Selle materjali loetletud tootmisvõimsus on 2 miljonit m² aastas. Standardlaiuse valikud on 1 m ja 1,25 m, paksuse, pikkuse ja üldmõõtmed saab määrata vastavalt individuaalsetele tootmisnõuetele.

Korduvate tellimuste puhul on protsessi järjepidevuse tagamiseks oluline säilitada sama materjali spetsifikatsioon. Kasutamine, vormimismeetod, nõutavad mõõtmed, hinnanguline kogus ja sihtkoht tuleks lisada esialgsesse päringusse, et tootmisnõue oleks selgelt määratletud.

Teave tootepäringu jaoks

Tööstusliku süsinikkiust pinnamati hinnapakkumist taotledes on nõutud spetsifikatsiooni kontrollimiseks kasulik järgmine teave:

Rakendus

FRP-paak, toru, autokomponent, elektrooniline korpus, spordivarustus, tööstuskorpus või muu komposiittoode.

Materjalinõue

Nõutav laius, paksus, pikkus, mõõtmed, pinnaviimistlus ja kõik rakendusepõhised nõuded.

Tootmisprotsess

Käsitsi paigaldamine, vaakumtöötlus, vormimine, eeltöötlusega seotud töötlemine või muu komposiittootmismeetod.

Tellimuse kogus

Näidisnõue, proovikogus, hinnanguline igakuine tarbimine või tavaline tootmismaht.

Kohaletoimetamise teave

Sihtriik ja eelistatud pakkimine või saatmiskorraldus.

Selge tootmisteave vähendab pakkumise ajal spetsifikatsioonide lünki ja annab praktilisema aluse materjalide ühilduvuse hindamiseks kavandatud liitprotsessiga.

KKK

1. Milleks seda süsinikkiust pinnamatti kasutatakse?

Seda kasutatakse peamiselt mittekootud pinnakihina või komposiitlaminaatide sekundaarse tugevdusena. Rakendused hõlmavad FRP-seadmeid, vormitud korpuseid, autokomponente, sporditooteid ja valitud elektri- või elektroonilisi korpuseid.

2. Mille poolest see erineb kootud süsinikkiust kangast?

Kootud kangas kasutab pidevaid kiude, mis on paigutatud kindlatesse suundadesse ja valitakse tavaliselt siis, kui on vaja suunatugevdamist. See materjal kasutab mittekootud struktuuris tükeldatud kiude, mis muudab selle kasulikuks pinnakatteks ja vormitud aladeks, kus pole vaja kindlat kootud konstruktsiooni.

3. Milliseid vaigusüsteeme saab materjaliga kasutada?

Sõltuvalt komposiitprotsessist võib kaaluda epoksü-, polüestri-, vinüülestri- ja muid vaigusüsteeme. Ühilduvust tuleks kontrollida tegeliku vaigu koostise, märja käitumise, kõvenemistingimuste ja tugevduse paigutuse suhtes.

4. Kas laiust, paksust ja pikkust saab kohandada?

Jah. Loetletud spetsifikatsioonid hõlmavad 1 m ja 1,25 m laiusi, kohandatud paksust, kliendi soovil pikkust ja kohandatud mõõtmeid. Lõplik spetsifikatsioon tuleks enne tootmist kinnitada.

5. Kas see sobib keemiateenistuse komposiitseadmete jaoks?

Seda saab lisada FRP-torudesse, mahutitesse, konteineritesse ja protsessiseadmetesse. Kogu laminaadi, sealhulgas vaigu, töökeskkonna, kontsentratsiooni, temperatuuri, kokkupuute tingimuste ja eeldatava kasutusea puhul tuleb hinnata sobivust keemiliseks kasutamiseks.

6. Kas see võib aidata kaasa EMI- või RF-varjestusele?

Süsinikkiud on elektrit juhtiv ja võib sobivalt kujundatud komposiitümbrises kaasa aidata varjestusele. Varjestuse tegelik jõudlus sõltub juhtivusest, kihi ehitusest, maandusest, komponendi geomeetriast ja valmis korpusest.
