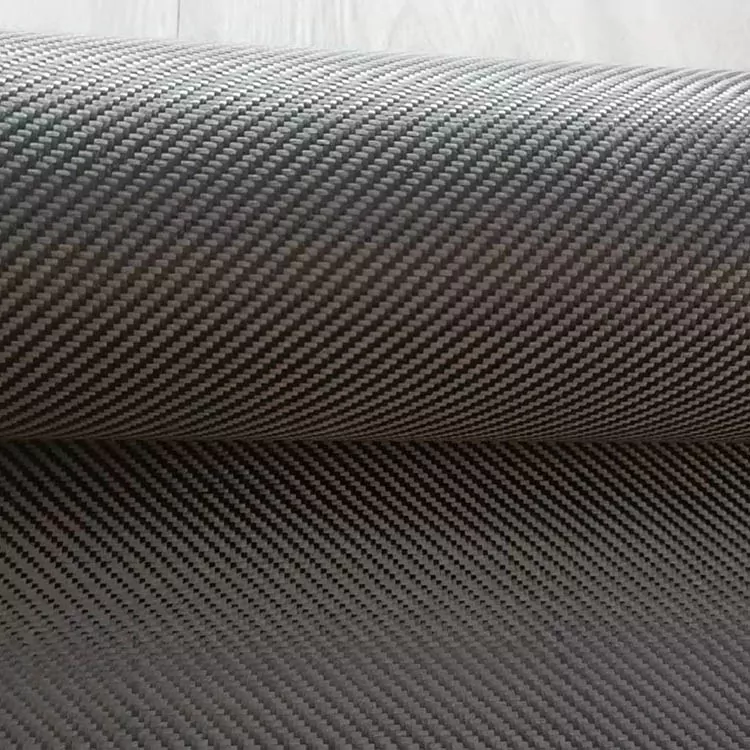

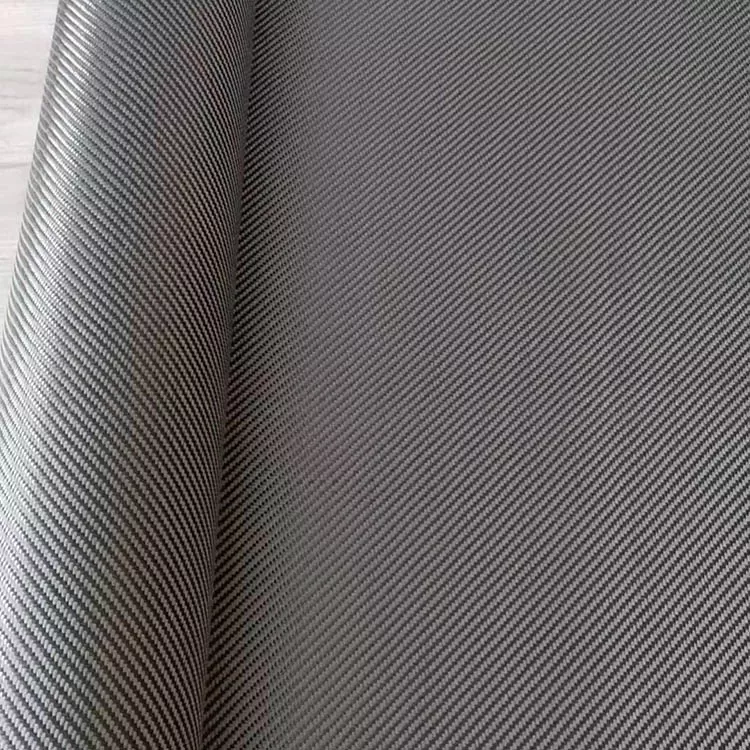

Twill Weave süsinikkiust kangas

Twill Weave Carbon Fiber Fabric on kootud tugevdus, milles lõime- ja koelõngad põimuvad, moodustades diagonaalse pinnamustri. Võrreldes tavalise koega, võimaldab põimitud struktuur lõngade vahel rohkem liikumist, mis võib aidata kangal järgida paigaldamise ajal mõõdukaid kõverusi. Sama diagonaalmuster säilib tavaliselt ka vormitud osadel, kus süsinikkiust pind jääb nähtavaks.

Kudumine on vaid üks osa materjali spetsifikatsioonist. Süsinikkiu klass, pindala kaal, vaigusüsteem ja laminaadi konstruktsioon määravad, kuidas kangas aitab valmis komposiidil, samas kui vormi geomeetria ja vormimisprotsess mõjutavad seda, kuidas seda tootmise ajal käsitseda saab.

Mida muudab toimse struktuur

Toimse konstruktsiooni puhul liiguvad põimumispunktid järk-järgult üle kanga, mitte ei moodusta korduvat üks-üle-all-mustrit. See annab lõngadele rohkem vabadust üksteise suhtes nihutada, kui kangas asetada kumerale pinnale.

Erinevus muutub märgatavamaks muutuvate kontuuridega osadel. Kangast, mis talub teatud tasapinnalist liikumist, võib olla kergem paigutada mõõduka kõvera ümber kui tihedamalt põimitud konstruktsiooni. See aga ei tähenda, et kõik toimsed kangad ühtmoodi kattuvad. Lõnga suurus, kanga kaal, kudumise tihedus ja pinna geomeetria mõjutavad tulemust.

Tiheda raadiuse või sügavate kolmemõõtmeliste kujundite puhul on vormimiskatse kasulik, kuna kohalikku kortsumist või lõnga moonutusi saab täpselt hinnata ainult tegeliku geomeetria alusel.

Diagonaalne kudumine nähtavate pindade jaoks

Diagonaalne muster on toimse süsinikkiust kanga üks äratuntavamaid omadusi. Kui kõvenenud laminaat on viimistletud läbipaistva kattega, võib kude jääda nähtavaks kogu komponendi pinnal.

Lõikamise ja paigaldamise ajal tuleb mustri suunda kontrollida. Kui kaks kangaosa kohtuvad erineva orientatsiooniga, ei jätku diagonaaljooned ühenduskohas ühtlaselt. Seetõttu tuleb nähtavatel paneelidel enne vormimist arvesse võtta lõikamise paigutust ja kihtide paigutust.

Lõplikku välimust mõjutavad ka vaigu jaotus, tihendus ja pinnaviimistlus. Kuival kangal nähtav muster võib pärast laminaadi vormimist ja katmist muutuda.

Toimse kasutamine kõverate komponentide puhul

Twillkangast kasutatakse tavaliselt komponentidel, mis ei ole täiesti lamedad, sealhulgas viimistlusdetailid, korpused, jalgrattaosad, mootorratta osad ja spordivarustus.

Kangast saab lõigata suurema tükina, kui pind on suhteliselt avatud, või jagada väiksemateks osadeks, kus geomeetria muutub järsemalt. Suuremad tükid vähendavad vuukide arvu, kuid võivad vajada paigaldamise ajal rohkem reguleerimist. Väiksemad tükid järgivad kergemini kohalikke kontuure, kuid vuugid tuleb hoolikalt paigutada.

Nähtava süsiniku pinna jaoks peaks lõikemuster arvestama ka diagonaalse kudumise suunda. Kui on vaja pidevat visuaalset mustrit, võib kõrvuti asetsevate detailide vahel sama orientatsiooni säilitamine olla oluline.

Spetsifikatsioon

Materjali spetsifikatsioon tootmiseks

Vajalikku kanga kaalu arvestatakse tavaliselt koos laminaadi sihtpaksuse ja vormimismeetodiga. Väiksem pindalakaal võimaldab kasutada rohkem üksikuid kihte, samas kui raskem kangas võib vähendada antud laminaadi paksuse jaoks vajalike kihtide arvu.

Süsinikkiu klass tuleks samuti määrata kudumisest eraldi. Sama toimse konstruktsiooni saab toota erinevate kiududega ja sellest tulenevad komposiitomadused ei ole identsed.

Vaigu ühilduvus on veel üks tootmise kaalutlus. Märgpaigutamisel, vaakum-infusioonil, survevormimisel ja eeltöötlusel on erinevad nõuded vaigu voolavusele, tihendamisele ja käitlemisele. Seetõttu tuleks kangas sobitada tegeliku protsessiga, mitte ainult välimuse järgi.

Teave materjalipäringu jaoks

Tootmispäringut on lihtsam hinnata, kui põhilised materjalinõuded on selgelt välja toodud. Asjakohane teave hõlmab järgmist:

· Toimse kudumise konstruktsioon

· Süsinikkiust klass

· Ranga kaal / GSM

· Nõutav laius ja rulli pikkus

· Sihtpaksus või laminaadi paksus

· Vaigusüsteem

· Vormimisprotsess

· Komponentide geomeetria

· Nähtava pinna nõuded

Kui materjal asendab olemasolevat kangast, võib viitena kasutada ka saadaolevat spetsifikatsioonilehte või näidist. See on eriti kasulik, kui uus materjal peab sobima väljakujunenud lõikamis-, ladumis- või vormimisprotsessiga.

Rakendused

Twill Weave Carbon Fiber Fabricit kasutatakse vormitud komposiitdetailides, kus kangas peab sobima vormitud pindadega või tagama kindla kootud välimuse.

Autotööstuses kasutatavad rakendused hõlmavad siseviimistlust, paneele, katteid ja muid süsinikkiust komponente. Jalgratta- ja mootorrattaosad võivad kasutada kootud tugevdust kumeratel osadel, kus kangas peab järgima vormi pinda.

Spordivarustus, nagu mõlad, reketid ja muud vormitud struktuurid, võivad samuti sisaldada materjali laminaadi osana. Tööstusseadmetes ja korpustes võib kasutada kootud süsinikkiudu, kui valitud laminaadiga on võimalik saavutada vajalikud mehaanilised ja mõõtmete omadused.

Elektroonikakorpuste või elektrisõlmede lähedal asuvate komponentide puhul tuleks isolatsiooni- ja maandusnõuete määramisel arvesse võtta süsinikkiu elektrijuhtivust.

KKK

Mis on Twill Weave süsinikkiust kangas?

See on kootud süsinikkiust tugevdus, mis on valmistatud toimse põimumisstruktuuriga. Lõnga paigutus loob diagonaalse pinnamustri, samas kui tegelik materjali spetsifikatsioon sõltub süsinikkiu klassist, kanga kaalust ja konstruktsioonist.

Mille poolest erineb toimse kudumine tavalisest koest?

Toimsel ja tavalisel kudumisel kasutatakse erinevaid lõngade põimimisjärjestusi. Toimsel on diagonaalne muster ja see võimaldab üldiselt rohkem lõnga liikumist, samal ajal kui tavalisel koel on tihedamalt korduv üle-alune struktuur. Nende sobivus sõltub komponendi geomeetriast ja tootmisprotsessist.

Mida tähendab 2 × 2 toim?

2 × 2 kirjeldab spetsiifilist toimse konstruktsiooni, milles lõngad läbivad korduvas järjestuses üle kahe ja alla kahe. Kui projekt nõuab seda konstruktsiooni, tuleks kudumine materjali spetsifikatsioonis kinnitada.

Kas toimset kangast saab kasutada kumeratel vormidel?

Jah. See mahutab mõõdukaid kumerusi ja muutuvaid kontuure, kuid tegelik kattekiht sõltub kanga kaalust, lõnga konstruktsioonist ja vormi geomeetriast. Vormimiskatse on kasulik keerukate või kitsa raadiusega osade jaoks.

Kas seda saab kasutada nähtavate süsinikkiust osade jaoks?

Jah. Diagonaalne kudumine võib jääda nähtavaks pärast vormimist ja pinnaviimistlust. Kanga ühtlane orientatsioon lõikamise ja kokkupaneku ajal on oluline, kui on vaja ühtlast mustrit.

Kas kanga kaalu ja mõõtmeid saab kohandada?

Jah. Kanga kaalu, laiust, pikkust ja nendega seotud spetsifikatsioone saab määratleda vastavalt komponendile ja tootmisprotsessile.

Millist teavet on hinnapakkumise tegemiseks vaja?

Kasulik teave sisaldab kudumise konstruktsiooni, süsinikkiu klassi, GSM-i, laiust, rulli pikkust, kogust, pealekandmist ja vormimisprotsessi. Nähtavate osade puhul tuleks täpsustada ka vajalik pinnaviimistlus ja mustri suund.

Kas proovi saab enne tootmist hinnata?

Proovi hindamist võib kaaluda siis, kui on vaja kontrollida kangast kattekihti, vaiguga ühilduvust, pinna välimust või töötlemiskäitumist konkreetse tootmismeetodiga.

Kas toimse kudumine tähendab suuremat tugevust?

Ei. Kudumiskonstruktsioon üksi ei määra valmis komposiidi tugevust ega jäikust. Need omadused sõltuvad süsinikkiu klassist, kanga kaalust, vaigusüsteemist, kiu orientatsioonist, kiu mahust, laminaadi paksusest ja töötlemistingimustest.
