Plain Weave süsinikkiust kangas

Plain Weave Carbon Fiber Fabric kasutab tavalise kootud struktuuri moodustamiseks lõimel- ja koelõngade lihtsat ülepõimimist. Korduvad ristumiskohad annavad kangale stabiilse pinna, mida on komposiitkihi paigaldamisel suhteliselt lihtne tuvastada, lõigata ja positsioneerida. Lõime- ja koesuunad on ka visuaalselt selged, mis aitab tootmismeeskondadel mitme kihi ettevalmistamisel säilitada kavandatud orientatsiooni.

Komposiitide valmistamisel on see tavaline struktuur kasulik, kui materjali tuleb järjekindlalt ühest osast teise käsitseda. Kanga kaal, süsinikkiu klass, lõngade arv, laius ja vaiguga ühilduvus tuleb siiski eraldi täpsustada, sest ainult koemuster ei määra valmis laminaadi mehaanilisi omadusi.

Kuidas tavaline kudumine mõjutab kanga käsitsemist

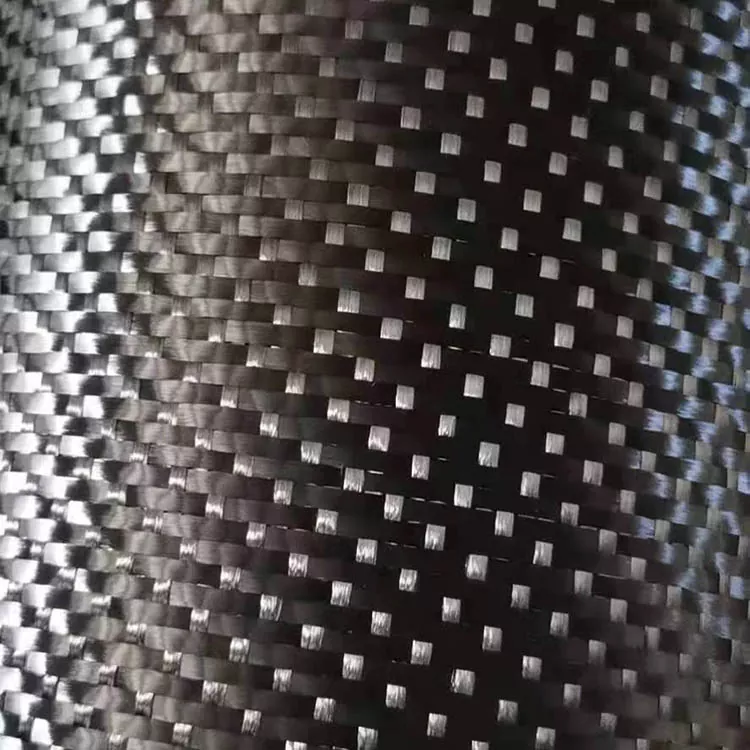

Lihtsas koes läbib iga lõimelõng järjestikuste koelõngade vahelt ja alt. See loob suhteliselt stabiilse kangastruktuuri, millel on korrapärane ruudustik.

Lõikamise ja ladumise ajal on selge lõime- ja koesuunaga lihtsam kontrollida, kas kiht on paigutatud vastavalt laminaadi joonisele. See on eriti kasulik, kui samast rullist lõigatakse mitu kihti ja iga kiht peab säilitama ühtse orientatsiooni.

Samal konstruktsioonil on ka piirangud. Kuna lõngad põimuvad sageli, ei käitu kangas nagu lahtine või väga drapeeritav tugevdus. Tihedate raadiuste, sügavate kontuuride või keeruliste kolmemõõtmeliste vormide puhul tuleks tegelikku materjali enne tootmist komponendi geomeetria alusel hinnata.

Sel põhjusel tuleks kanga valikul arvestada nii tugevdusnõude kui ka materjali lõikamise, paigutamise ja vormimise viisi valmistamise ajal.

Kudumisstruktuur ja laminaadi disain

Kootud süsinikkiust kangas annab tugevduse nii lõime kui ka koe suunas. See erineb ühesuunalisest tugevdusest, kus suurem osa pidevatest kiududest on koondunud ühte põhisuunda.

Lamineeritud komposiidi puhul võib kootud kangas seega pakkuda tasakaalustatud tugevduskorraldust üksikus kihis. Kuid komponendi lõpliku kiu orientatsiooni määrab ikkagi täielik laminaadi ajakava, sealhulgas kihi suund, kihtide arv, kanga kaal ja osa geomeetria.

Kudumist ei tohiks käsitleda otsese tugevuse näitajana. Kaks sama koega kangast võivad anda erinevaid komposiitomadusi, kui nende süsinikkiu klassid, pindalakaal, vaigusüsteemid või kiu mahuosa on erinevad.

Kanga valimine erinevate geomeetriate jaoks

Kootud armatuuri sobivus sõltub osaliselt valmis komponendi kujust. Lamepaneele ja õrnade kumerustega komponente on üldiselt lihtsam katta, kuna kangas ei pea vastu võtma suuri pinnasuunamuutusi.

Keerulisemad vormid nõuavad kardinale suuremat tähelepanu. Kui kangas surutakse ümber kitsa raadiuse, võivad lõime ja kude üksteise suhtes nihkuda, tekitades kohalikke moonutusi või kortse. Need mõjud võivad mõjutada nii laminaadi pinna välimust kui ka konsistentsi.

Uue komponendi puhul võib väike vormimiskatse aidata kindlaks teha, kas valitud kanga kaal ja konstruktsioon järgivad hallitust ilma liigsete moonutusteta. Lõikemustrit, kihi orientatsiooni ja ülespaneku järjekorda tuleks vaadelda koos, selle asemel, et hinnata kangast tootmisprotsessist eraldi.

Lamedad ja õrnalt kumerad osad

Tavalist kootud konstruktsiooni on sageli lihtsam asetada tasapinnalistele paneelidele, katetele, plaatidele ja mõõduka kumerusega komponentidele. Nähtav ruudustiku muster muudab ka külgnevate kihtide orientatsiooni kontrollimise paigaldamise ajal suhteliselt lihtsaks.

Keerulised vormitud kujundid

Sügavamate kontuuride või tihedamate raadiuste puhul muutuvad kardina- ja nihkekäitumine olulisemaks. Kangast tuleks katsetada tegeliku või tüüpilise vormiga, eriti kui viimistletud pind jääb nähtavaks.

Mida Yuruis pakkuda saab

Kangaspetsifikatsiooni saab määratleda vastavalt komposiittootmisprotsessi nõuetele. Tavalised kinnitatavad üksused on järgmised:

· Lihtkoe konstruktsioon

· Süsinikkiust klass

· Pindalakaal / GSM

· Kanga laius

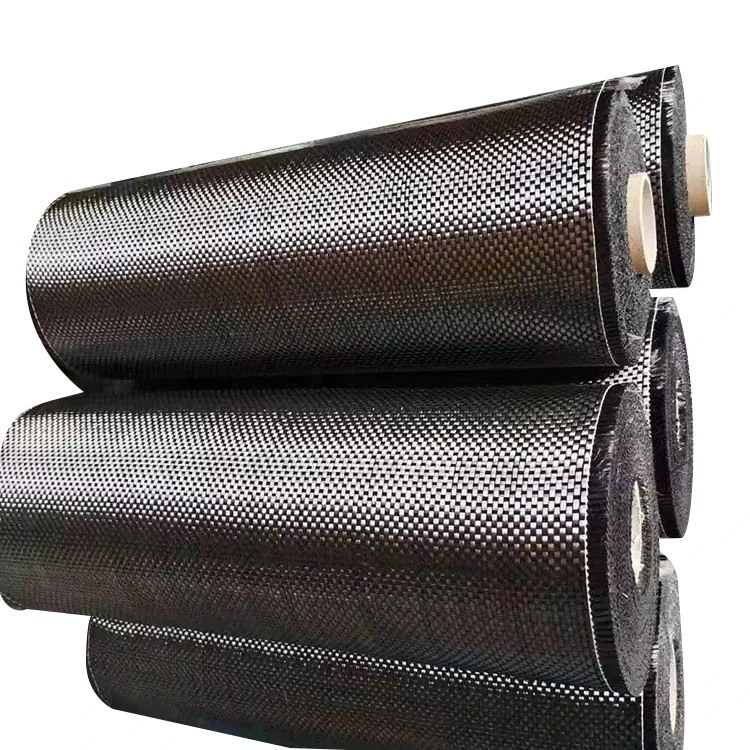

· Rulli pikkus

· Paksus

· Pinnanõuded

· Vaiguga ühilduvus

· Kavandatud vormimisprotsess

Kui materjal asendatakse või sobitatakse olemasoleva tootmisspetsifikatsiooniga, võib praeguse kanga andmelehe, näidise või teadaoleva GSM-i esitamine aidata vajaliku konstruktsiooni täpsemalt määratleda.

Tüüpiline tavalise kudumise spetsifikatsioon

Lõikamisest lamineerimiseni

Enne vaigu sisestamist läbib kangas tavaliselt mitu ettevalmistusetappi. Märgitakse ja lõigatakse vajalikud mõõdud, seejärel asetatakse iga kiht vastavalt laminaadi kujundusele.

Mitmekihiliste komponentide puhul võib tootmismeeskonnal olla vaja muuta järjestikuste kihtide suunda, et saavutada vajalik tugevduskorraldus. Kuna lihtsal koelisel riidel on lõime ja koe suundi lihtne eristada, saab paigutust ladumise ajal kontrollida ilma ainult lõikejälgedele tuginemata.

Käsitsemise ajal tuleks vältida tarbetut venitamist. Liigne pinge või korduv liikumine võib muuta kohalikku lõnga paigutust, mis võib pärast vormimist nähtavaks muutuda. Vajalik käsitsemise hulk sõltub ka kanga kaalust, koe tihedusest ja komponendi geomeetriast.

Rakendused komposiittootmises

Plain Weave süsinikkiudkangast saab kasutada vormitud komposiitkomponentides, kus tavaline kootud tugevdus sobib detailide disaini ja tootmisprotsessiga.

Autotööstuses võib seda kasutada siseviimistluse, paneelide, katete ja valitud konstruktsiooniliste või poolkonstruktsiooniliste komposiitdetailide jaoks. Vajalik kangakonstruktsioon sõltub komponendi geomeetriast ja laminaadi spetsifikatsioonist.

Jalgrataste ja spordivarustuse puhul saab kootud süsinikkiust armatuuri lisada vormitud laminaatidesse, kus kiudude nõutav orientatsioon ja paksus määratakse komponendi disainiga.

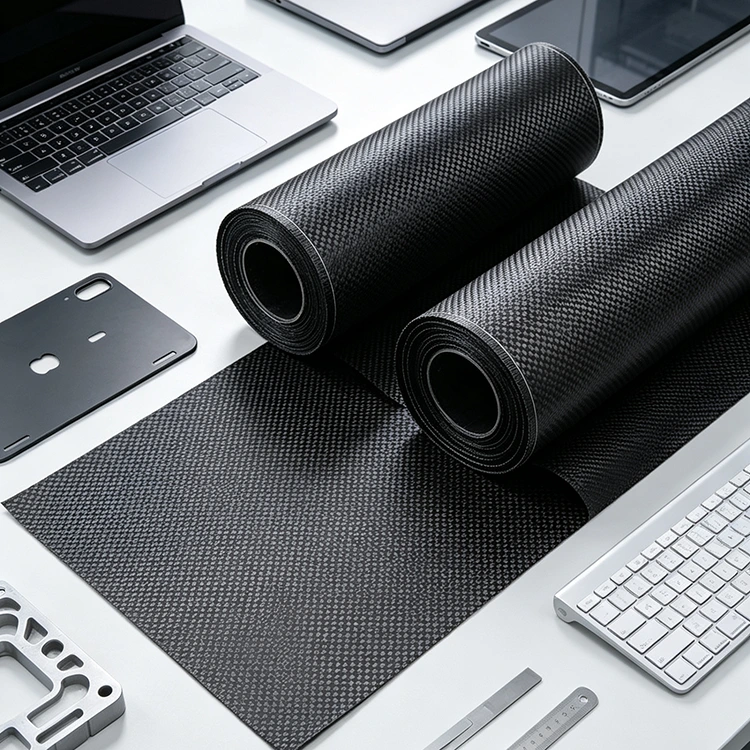

Elektroonikas ja tööstusseadmetes võib süsinikkiust kangast kasutada korpustes, paneelides ja muudes komposiitkonstruktsioonides. Kuna süsinikkiud on elektrit juhtiv, tuleks materjali kasutamisel elektroonikasõlmede läheduses arvestada elektriisolatsiooni, maanduse ja elektromagnetiliste nõuetega.

Sobiv kanga spetsifikatsioon tuleks seetõttu kindlaks määrata valmis komponendi, mitte ainult kudumismustri põhjal.

Pinna välimus ja töötlemine

Kui kootud süsinikkiud jääb pärast vormimist nähtavaks, sõltub lõplik välimus enamast kui kuiva kanga mustrist. Vaigu jaotus, kiudude joondamine, tihendamine, hallituse pinna seisund ja viimistlustöötlus võivad kõik mõjutada kõvenenud osa välimust.

Nähtavate pindade puhul tuleb kangas asetada ühtlaselt ja kaitsta seda paigaldamise ajal tarbetu nihkumise eest. Võimalik, et külgnevad tükid tuleb joondada nii, et kootud muster ei muutuks märgatavalt komponendi ühest osast teise.

Kui komponent saab läbipaistva kattekihi või muu pinnatöötluse, peab kattesüsteem ühilduma kõvenenud komposiidi ja ettenähtud kasutuskeskkonnaga. Kuivkanga ühtlane välimus ei taga iseenesest identset välimust pärast vormimist.

KKK

Mis on Plain Weave Carbon Fiber Fabric?

See on kootud süsinikkiust tugevdus, milles lõime- ja koelõngad käivad korduvalt üksteisest üle ja all. See loob korrapärase kangastruktuuri, millel on selgelt eristatavad kiu suunad.

Kuidas näeb välja tavalise koega süsinikkiud?

Lõim ja kude moodustavad korduva üle-alla mustri, mis annab korrapärase ruudustikutaolise välimuse. See erineb visuaalselt toimsest kangast, millel on iseloomulik diagonaalne muster.

Kas tavaline koe sobib nähtavate süsinikkiust osade jaoks?

Jah. Tavaline kudumine võib moodustada osa komposiitkomponendi nähtavast pinnast. Lõplik välimus sõltub ka vaigu jaotusest, tihedusest, vormi seisukorrast ja pinnaviimistlusest.

Kas tavalist kudumist saab kasutada kumeratel vormidel?

Jah, aga sobivus oleneb vormi kumerusest, raadiusest ja kolmemõõtmelisest geomeetriast. Keeruliste kujundite puhul võib vormimiskatse aidata tuvastada võimalikku kortsumist, lõnga moonutusi või raskusi paigaldamise ajal.

Kas tavaline kudumine määrab komposiidi tugevuse?

Ei. Valmis komposiidi omadused sõltuvad süsinikkiu kvaliteedist, kanga kaalust, vaigusüsteemist, kiu mahuosast, kihi orientatsioonist, laminaadi paksusest ja kõvenemis- või vormimistingimustest. Kudumine on vaid üks osa materjali spetsifikatsioonist.

Kas kanga kaalu ja laiust saab kohandada?

Jah. Kaalu, laiust, rulli pikkust ja muid spetsifikatsioone saab määratleda vastavalt tootmisnõuetele. Pakkumise taotlemisel tuleks esitada ka nõutav süsinikkiu klass ja kavandatud vormimisprotsess.

Millist teavet tuleks pakkumise jaoks esitada?

Kasulik teave sisaldab nõutavat GSM-i, süsinikkiu klassi, kudumiskonstruktsiooni, laiust, rulli pikkust, kogust, pealekandmist ja vormimisprotsessi. Olemasolev kanga spetsifikatsioon või näidis võib samuti aidata, kui materjal peab vastama väljakujunenud tootmisprotsessile.

Kas proovi saab enne hulgitootmist hinnata?

Proovide hindamise saab korraldada siis, kui kangale on vaja kontrollida kattekihti, vaiguga ühilduvust, pinna välimust või töötlemiskäitumist konkreetse komposiittootmisprotsessiga.

Kas tavaline koe on tugevam kui toimsel kude?

Kumbki kudumist ei tohiks ainuüksi kudumismustri põhjal pidada oma olemuselt tugevamaks. Valmis laminaadi mehaanilisi omadusi mõjutavad kiu tüüp, kanga kaal, vaigusüsteem, kiu orientatsioon, laminaadi ehitus ja töötlemistingimused.
