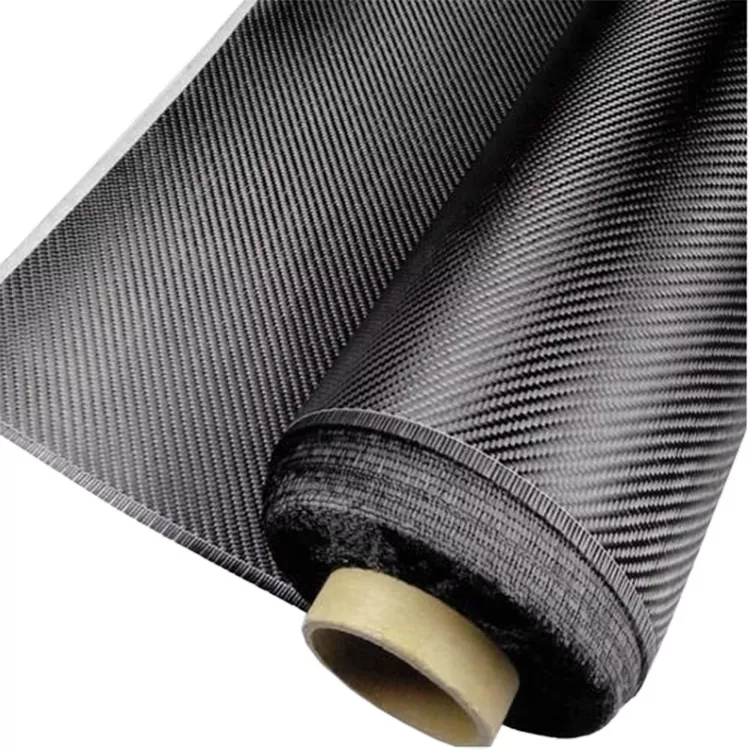

Twill 3K Prepreg süsinikkiud

Twill 3K Prepreg Carbon Fiber ühendab ühes materjalis 3K süsinikkiust tugevduse, toimse kudumise ja eelimmutatud vaigu. Toimse konstruktsioon loob äratuntava diagonaalse mustri, samas kui prepreg-vorming pakub kontrollitud materjali komposiitmaterjalide paigaldamiseks ja vormimiseks.

Selles spetsifikatsioonis tähistab „3K” süsinikkiust köisikut, mis sisaldab ligikaudu 3000 üksikut filamenti. "Twill" kirjeldab lõnga põimumismustrit, samas kui "prepreg" tähendab, et süsinikkiud on juba enne vormimist vaigumaatriksiga immutatud. Need kolm omadust kirjeldavad materjali erinevaid aspekte ja neid tuleks komposiitarmatuuri valimisel eraldi arvesse võtta.

Twill Weave ja Prepreg struktuur

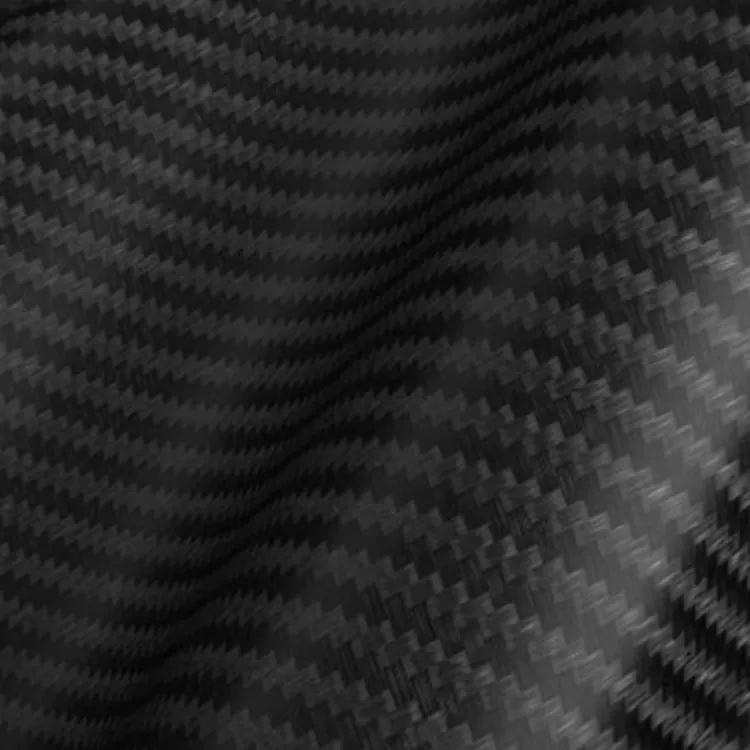

Toimse struktuur mõjutab sarruse välimust ja käsitsemist paigaldamise ajal. Võrreldes tavalise koega on diagonaalne muster paremini nähtav ning kangas suudab järgida mõõdukaid kumerusi ja vormitud pindu, piirates kanga liikumist vähem.

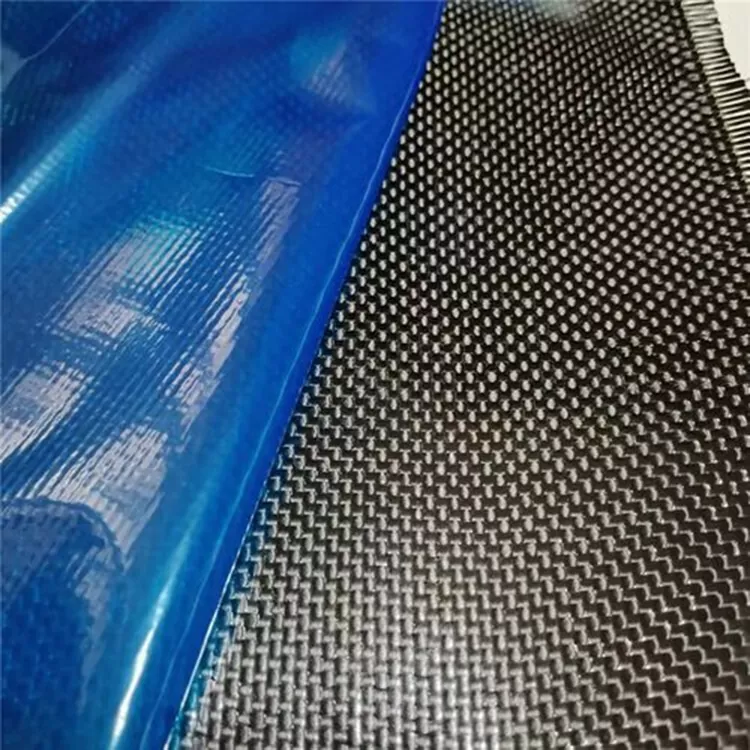

Prepreg tingimus on eraldi kaalutlus. Erinevalt kuivast süsinikkiudkangast tarnitakse tugevdus vaiguga, mis on juba materjali sisse viidud. This provides a defined starting point for the molding process, while the final composite properties depend on the carbon fiber grade, resin system, fiber orientation, laminate thickness, fiber volume fraction and curing conditions.

Twill ja Plain Weave

Valik toimse ja hariliku koe vahel on tavaliselt seotud pinna välimuse, kanga käsitsemise ja valmis detaili geomeetriaga. Twill annab iseloomuliku diagonaalse mustri, samal ajal kui tavalisel koel on korrapärane üle-alune struktuur ja see võib tavapärase paigutuse ajal tagada stabiilsema kangakonstruktsiooni.

Materjali valik tootmisprotsessi järgi

See on üks võimalus laiemas valikus süsinikkiust tugevdusvorminguid. Sobiv materjal sõltub sellest, kas tootmisprotsessis on vaja eelimmutatud süsteemi, kuiva kangast, ühesuunalist tugevdust või teistsugust vaigutehnoloogiat.

Kasutusalad

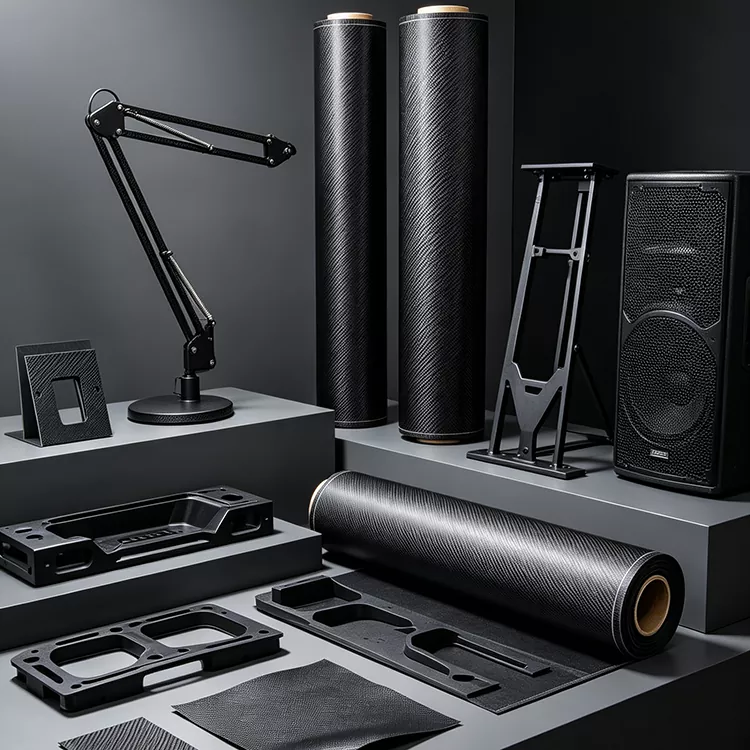

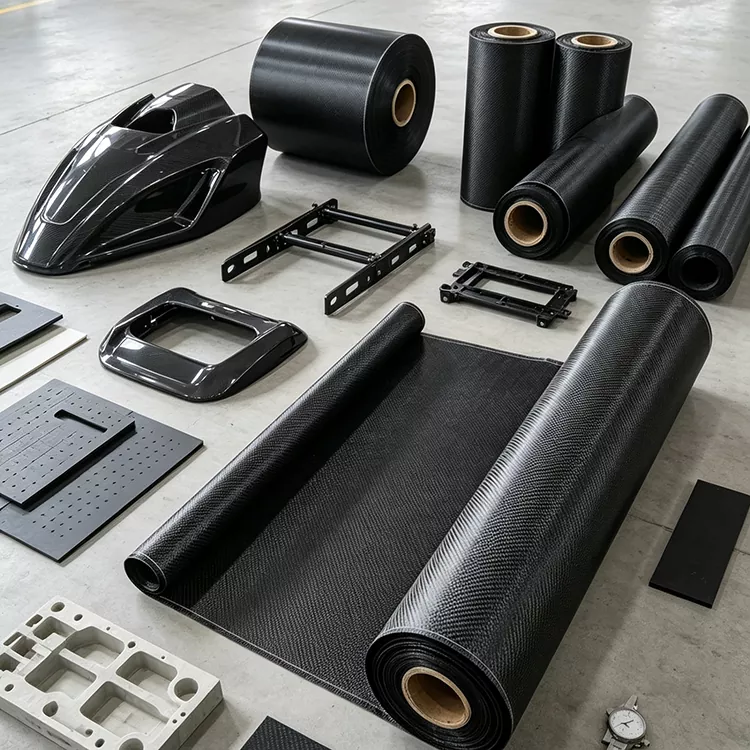

Materjali võib kaaluda komposiitdetailide jaoks, kus süsinikkiust tugevduse, toimse pinnamustri ja eeltöötluse kombinatsioon sobib tootmisnõuetega. Lõplik laminaadi disain tuleks koostada vastavalt detaili geomeetriale, koormustingimustele ja vormimisprotsessile.

Spordivarustus

Jalgrattakomponendid, reketikonstruktsioonid, aerud, golfiga seotud komponendid ja muud sporditooted võivad seda materjali kasutada, kui on vaja kontrollitud laminaatstruktuuri ja nähtavat süsiniku pinda.

Autode komponendid

Rakendused võivad hõlmata sisekomponente, kergeid paneele, viimistlust, tugevdust ja jõudlusele orienteeritud komposiitkomponente. Kiu orientatsioon, laminaadi paksus ja vaigu omadused tuleks valida vastavalt iga komponendi disaini- ja tootmisnõuetele.

Tööstuslikud komposiitdetailid

Katted, korpused, paneelid, kronsteinid ja kerged konstruktsioonikomponendid on potentsiaalsed rakendused, kus tugevdamist, mõõtmete nõudeid ja pinna välimust tuleb arvestada koos.

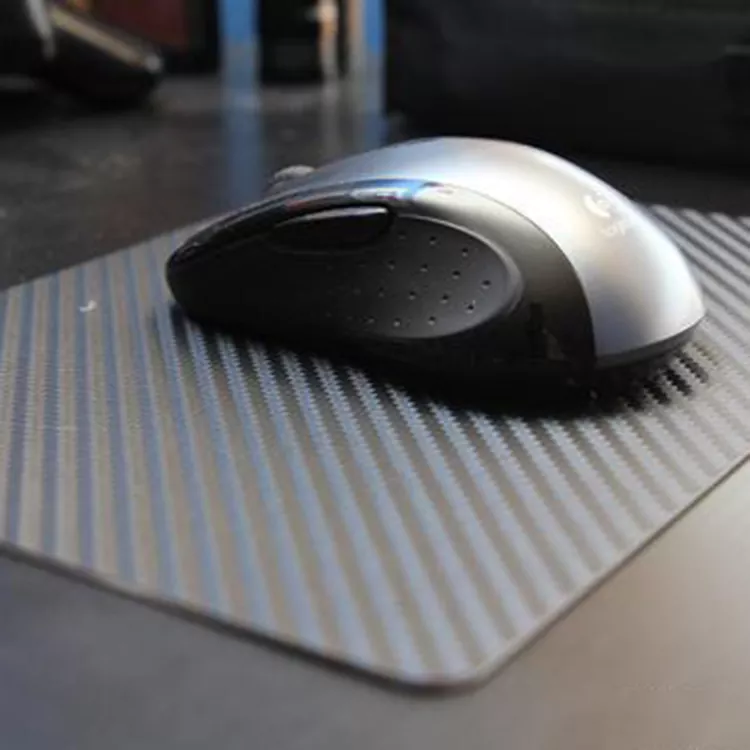

Elektroonilised korpused

Süsinikkiud võib pakkuda teatud korpuse konstruktsioonidele väikest kaalu ja struktuurilist tuge. Kuna süsinikkiud on elektrit juhtiv, tuleks materjali kasutamisel tundlike elektrooniliste komponentide läheduses arvestada elektriisolatsiooni nõudeid.

Spetsifikatsioon

Standardne tooteteave on näidatud allpool. Suurust ja muid töötlemisnõudeid saab kinnitada vastavalt kavandatud kasutus- ja tootmismeetodile.

Prepreg valik ja töötlemine

Twill 3K Prepreg Carbon Fiberi puhul on vaigusüsteem materjali spetsifikatsiooni oluline osa, kuna see mõjutab ladustamist, käsitsemist, kõvenemist ja lõplikku komposiitstruktuuri. Praeguses spetsifikatsioonis on vaik vaigumaatriks, mis tuleb kinnitada, seega tuleks enne tootmist luua vajalik vaigusüsteem.

Tootmistellimuse puhul võib kasulik tehniline teave hõlmata vaigu tüüpi, vaigu sisaldust, kõvenemistemperatuuri, kõvenemisaega, säilitustemperatuuri, lubatud lõppaega, vormimisrõhku ja kavandatud vormimismeetodit. Need parameetrid peaksid ühilduma kliendi seadmete ja valmiskomponendi geomeetriaga.

Width and thickness should also be confirmed before production. For shaped components, mold geometry and laminate lay-up can affect material selection and cutting requirements. Kui materjal viiakse kordustootmisse, võib proovide hindamine aidata enne suuremate koguste kavandamist kinnitada käitlemis-, vormimis- ja kõvenemistingimusi.

Mida enne tellimist kontrollida

Enne tellimist saavad kliendid esitada vajaliku laiuse, paksuse, koguse, komponentide mõõtmed, vormimismeetodi ja eeldatavad kõvenemistingimused. Kui on vaja konkreetset vaigusüsteemi, tuleks lisada ka vaigu tüüp ja asjakohased töötlemisparameetrid.

Nähtavate süsinikkomponentide puhul tuleks nõutavat toimse orientatsiooni ja pinna välimust arutada koos vormikujunduse ja viimistlusprotsessiga. Tehniliste komponentide puhul võivad kiudude orientatsioonil, laminaadi paksusel ja vaigu omadustel olla lõpposale suurem mõju kui ainult koe välimusel.

Kohandatud nõuete jaoks võib materjali hindamiseks esitada joonised, laminaadi spetsifikatsioonid või olemasolevad näidised. See teave aitab määrata sobiva materjali suuruse ja töötlemisnõuded enne valmistamist vastavalt tellimusele.

KKK

Mida 3K materjalis tähendab?

3K viitab süsinikkiust köisikus olevate üksikute filamentide ligikaudsele arvule, mis on umbes 3000 filamenti. See kirjeldab puksiiri suurust ega määra iseenesest valmis komposiidi tugevust ega mehaanilisi omadusi.

Miks valida tavalise koe asemel toimse?

Twill annab äratuntava diagonaalse mustri ja võib pakkuda vormitud pindade jaoks kasulikke katteomadusi. Valiku tegemisel tuleks lähtuda vajalikust pinna välimusest, kanga käsitsemisest, vormi geomeetriast ja laminaadi disainist.

Kas seda tarnitakse kuiva süsinikkiust kangana?

Ei. Seda materjali tarnitakse prepregmaterjalina, mis tähendab, et süsinikkiust tugevdus on juba vaiguga immutatud. Kuiv süsinikkiudkangas tarnitakse ilma eelnevalt peale kantud vaiguta ja see nõuab vaigu lisamist hilisema komposiittootmisprotsessi käigus.

Kas seda saab kasutada nähtavate süsinikkiust osade jaoks?

Jah. Toimse konstruktsioon loob nähtava diagonaalse mustri, mis võib moodustada osa viimistletud pinnakujundusest. Lõplik välimus sõltub ka kiudude joondusest, vaigusüsteemist, vormi pinnast, tihendamisest ja viimistlustingimustest.

Millist vaiguteavet tuleks enne tellimist kinnitada?

Enne tootmist tuleb kinnitada vaigu tüüp, vaigusisaldus, kõvenemistemperatuur, kõvenemisaeg ja ladustamisnõuded. Sobivad parameetrid sõltuvad valitud vaigusüsteemist ja kliendi vormimisseadmetest.

Kas laiust ja paksust saab kohandada?

Jah. Laiust ja paksust saab määrata vastavalt kliendi soovile. Soovitud rakenduse, komponentide mõõtmete ja vormimisprotsessi pakkumine aitab määratleda vajaliku materjalivormingu.

Millist teavet on hinnapakkumise tegemiseks vaja?

Esitage nõutav suurus, paksus, kogus, pealekandmine, vormimismeetod ja vaigunõuded, kui need on juba määratletud. Kui materjal peab sobima olemasoleva komposiitkomponendiga, saab esitada ka jooniseid, laminaadi spetsifikatsioone või näidiseid.
