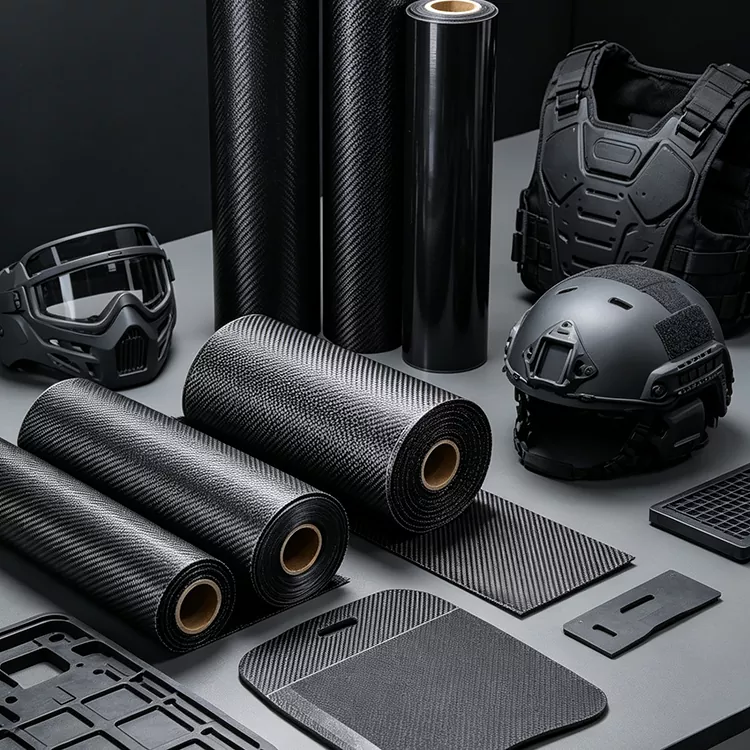

3K UD ja kahesuunaline süsinikkiust prepreg kangas

3K UD ja kahesuunaline süsinikkiust prepregkangas ühendavad 3K süsinikkiust tugevduse eelimmutatud vaigumaatriksiga kahes erinevas kiudude paigutuses. UD-konstruktsioon koondab pidevad kiud peamiselt ühte suunda, samas kui kahesuunaline konstruktsioon annab tugevduse kahes peamises suunas. Valik nende vahel on seotud eelkõige koormustee, laminaadi struktuuri ja valmis komposiitdetaili geomeetriaga.

Komposiitide tootjate jaoks on see eristus olulisem kui 3K tähistus üksi. Domineeriva tõmbe-, painde- või teljesuunalise koormusega komponendil võib olla kasu laminaadist, mis on ehitatud ümber kindlaksmääratud kiusuuna, samas kui paneel või kest, millele avaldatakse kahes suunas koormusi, võib vajada tasakaalustatumat tugevdusseadet.

UD ja kahesuunaline kiudkonstruktsioon

UD-konstruktsiooniga on pidevad süsinikkiud koondunud peamiselt ühte suunda. See muudab materjali sobivaks komponentidele, mille inseneriprojektil on selge esmane koormustee, nagu võllid, talad, vardad ja piklikud konstruktsiooniosad.

Kahesuunaline konstruktsioon tagab tugevduse kahes peamises suunas. Seda võib kaaluda paneelide, katete, korpuste ja muude komponentide puhul, mille puhul laminaat peab kandma koormusi pigem kahe telje vahel, kui valdavalt ühes suunas.

Kiu paigutus ei määra iseenesest valmis detaili jõudlust. Kiu klass, kiu mahuosa, vaigusüsteem, laminaadi orientatsioon, kihtide arv, tihedus ja kõvenemistingimused aitavad kaasa lõplikele komposiidi omadustele.

Mida 3K tähendab?

3K tähistus viitab süsinikkiust köisikule, mis sisaldab ligikaudu 3000 üksikut filamenti. See kirjeldab pigem kiukimbu suurust kui konkreetset tugevusklassi.

Materjali valikul tuleks seetõttu kaaluda 3K-d koos süsinikkiu klassi, vaigusüsteemi ja tugevduskonstruktsiooniga. 3K-puksikut saab kasutada erinevates laminaadiarhitektuurides ning lõplikud komposiitomadused sõltuvad tugevduse orientatsioonist, tihendamisest ja kõvenemisest.

See eristamine on eriti oluline UD ja kahesuunaliste materjalide võrdlemisel. 3K tähis identifitseerib kiudude puksiiri, samas kui UD või kahesuunaline konstruktsioon kirjeldab, kuidas see tugevdus on paigutatud prepregisse.

Materjali teave

Kiudude suuna valimine

3K UD ja kahesuunalise süsinikkiust prepregkanga puhul on esimene praktiline küsimus, kuidas valmis komponent eeldatavasti oma koormust talub. Tugevdus tuleks paigutada nii, et laminaat pakuks materjali seal, kus disain seda nõuab, selle asemel, et valida UD või kahesuunaline konstruktsioon ainult kanga välimuse põhjal.

UD ehitus

UD-armatuuri kasutatakse tavaliselt kindlaksmääratud esmase koormuse suunaga võllide, varraste, talade ja muude piklike osade puhul. Laminaadile saab lisada täiendavaid teljeväliseid kihte, kui komponent vajab tugevdamist ka teisestes suundades.

Kahesuunaline ehitus

Kahesuunalist tugevdamist võib kaaluda paneelide, katete, korpuste ja muude osade puhul, kus koormused või jäikusnõuded ulatuvad kahes põhisuunas. Tegelik tasakaal kahe suuna vahel sõltub materjali konstruktsioonist ja laminaadi ajakavast.

Laminaadi disain

Prepreg-konstruktsiooni tuleks hinnata pigem tervikliku laminaadi osana kui isoleeritud lehena. Kiu orientatsioon, kihtide järjestus, paksus, vaigusisaldus ja tihendustingimused mõjutavad seda, kuidas koormused läbi valmis komposiidi kantakse.

Tüüpilised rakendused

Materjali võib kaaluda komposiitkomponentide puhul, kus on vaja suunatugevdust ja kontrollitud vaigusisaldust. Sobiv konstruktsioon sõltub detaili geomeetriast, laadimistingimustest, vormimismeetodist ja vajalikust laminaadi paksusest.

Spordivarustus

Materjali saab kasutada kergetes spordikonstruktsioonides, kus jäikus, väsimuskäitumine ja mass on olulised disainikaalutlused. Potentsiaalseteks rakendusteks on golfivõllid, jalgrattakomponendid, reketikonstruktsioonid, labad ja muud vormitud komposiitdetailid.

Autode komponendid

Autotööstuse rakendused võivad hõlmata kergeid paneele, tugevduskomponente, valitud konstruktsiooniosi ja jõudlusele orienteeritud komponente. UD-konstruktsiooni võib kaaluda siis, kui osal on määratletud esmane koormustee, samas kui kahesuunalist tugevdust võib kasutada juhul, kui on vaja toestust üle kahe telje.

Tööstuslikud komposiitdetailid

Tööstuslikud rakendused võivad hõlmata paneele, korpuseid, kronsteine, talasid, vardaid ja kergseadmete komponente. Eelistatud konstruktsioon sõltub sellest, kas komponendil on domineeriv koormuse suund või see vajab tugevdamist mitmes suunas.

Elektroonilised seadmed

Valitud seadmete korpuste ja konstruktsioonikomponentide jaoks võib süsinikkiud pakkuda väikese kaalu ja struktuurilist tuge. Kuna süsinikkiud on elektrit juhtiv, tuleks elektriisolatsiooni ja elektromagnetilisi nõudeid arvesse võtta osana kogu koostu projektist.

Materjali valik enne tootmist

Uue komposiitprojekti puhul tuleks materjal täpsustada vastavalt komponendile ja tootmisprotsessile, mitte ainult toote nimele. Oluline teave sisaldab vajalikku kiudude konstruktsiooni, vaigusüsteemi, laiust, paksust, laminaadi ajakava ja vormimismeetodit.

UD-osade puhul tuleks esmase kiu suund määrata koos vajaliku teljevälise tugevdusega. Kahesuunaliste osade puhul tuleks kinnitada vajalik tugevduse tasakaal ja kihi orientatsioon. Need üksikasjad aitavad kindlaks teha, kas materjali spetsifikatsioon on kooskõlas kavandatud koormusteega.

Enne tootmist tuleks kinnitada ka vaigunõuded. Kuna tegemist on eeltöödeldud materjaliga, mõjutavad vaigusüsteem ja vaigusisaldus käsitsemis-, ladustamis-, vormimis- ja kõvenemistingimusi. Kui materjal integreeritakse olemasolevasse tootmisprotsessi, võib viitena kasutada kliendi praeguseid töötlemisparameetreid või materjali spetsifikatsiooni.

KKK

Mis on 3K UD süsinikkiust prepreg?

See on prepreg, milles kasutatakse 3K süsinikkiust tugevdust, mis on paigutatud valdavalt ühes suunas ja kombineeritud enne vormimist vaigumaatriksiga. See sobib komposiitdetailide jaoks, kus tugevdus peab järgima määratletud koormuse suunda.

Mis vahe on UD-l ja kahesuunalisel süsinikkiul?

UD asetab suurema osa pidevatest kiududest ühte põhisuunda. Kahesuunaline konstruktsioon tagab tugevduse kahes peamises suunas. Valik sõltub koormustingimustest, detaili geomeetriast ja valmiskomponendi laminaadi konstruktsioonist.

Kas materjal sisaldab juba vaiku?

Jah. See on prepreg materjal, mis tähendab, et süsinikkiust tugevdus on juba kombineeritud vaigumaatriksiga. Konkreetne vaigusüsteem ja vaigusisaldus tuleks valitud spetsifikatsiooni jaoks kinnitada.

Kas 3K on sama, mis tugevusaste?

Nr 3K kirjeldab süsinikkiust köisiku ligikaudset filamentide arvu. Lõplik komposiidi jõudlus sõltub ka kiu klassist, vaigusüsteemist, kiu mahuosast, laminaadi orientatsioonist ja kõvenemistingimustest.

Kas materjali saab kohandada?

Jah. Yuruis pakub eritellimusel tootmist ning võib arutada kohandatud suurust, laiust ja muid projekti nõudeid vastavalt kavandatud rakendusele ja tootmisprotsessile.

Millistes tööstusharudes seda tüüpi prepregi kasutatakse?

Rakendused võivad hõlmata spordivarustust, autokomponente ja tööstuslikke komposiitosi. Selected electronic equipment structures may also use carbon fiber composites when the material and electrical requirements are compatible with the application.

Millist teavet peaksin pakkumist küsides esitama?

Nõutava laiuse, paksuse, kiu konstruktsiooni, vaigunõude, pealekandmise, vormimismeetodi ja hinnangulise koguse esitamine aitab määrata sobiva spetsifikatsiooni. Konstruktsiooniosade puhul võib vajaliku kiudude orientatsiooni kinnitamiseks olla kasulik ka joonis või laminaatgraafik.
