Süsinikkiust pinnamatt tugevduskihi jaoks

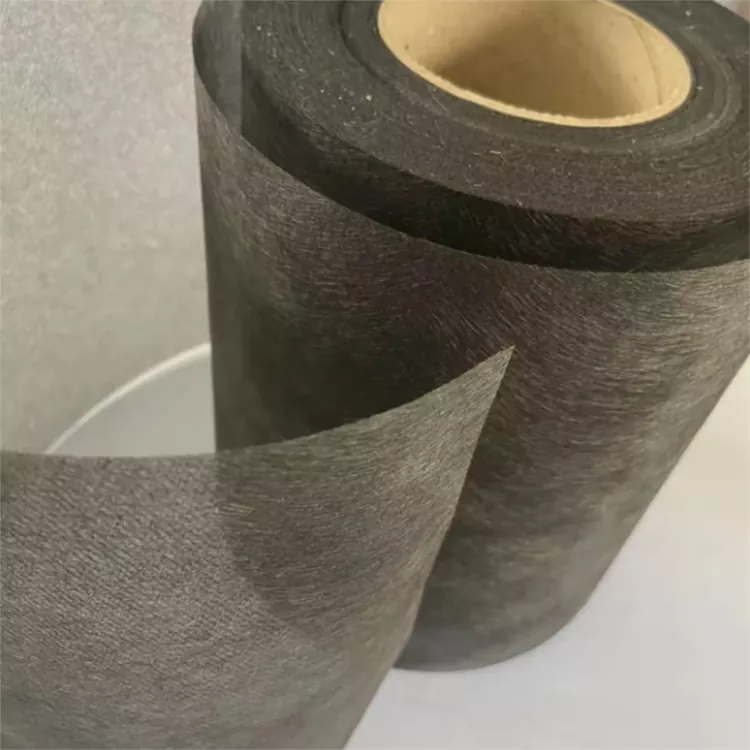

Süsinikkiust pinnamatte kasutatakse komposiitlaminaatides, kui laminaadi pinna lähedal või tugevduskihtide vahel on vaja jaotatud kihti tükeldatud süsinikkiudu. Süsinikkiust pinnamatt tugevduskihi jaoks on mittekootud materjal, mis on valmistatud tükeldatud süsinikkiududest. Seda kasutatakse tavaliselt koos peamise konstruktsiooni tugevdusega, kusjuures materjali spetsifikatsioon valitakse vastavalt laminaadi konstruktsioonile, vaigusüsteemile ja vormimisprotsessile.

Laminaadi asend

Komposiitlaminaat võib sisaldada kootud süsinikkangast, ühesuunalist kiudu, klaaskiudu, südamiku materjali ja vaiku erinevates kombinatsioonides. Igal kihil on määratletud asukoht ja funktsioon.

Lihtsustatud konstruktsiooni saab korraldada järgmiselt:

Pind/vaigukiht
↓
Süsinikkiust pinnamatt
↓
Esmane süsinik- või klaaskiudtugevdus
↓
Põhi- või täiendavad laminaadikihid

See jada on vaid näide. Tegeliku asukoha määrab osa projekteerimine ja tootmisprotsess. Matti ei kasutata üldjuhul peamise kandva tugevduse asemel.

Materjali struktuur

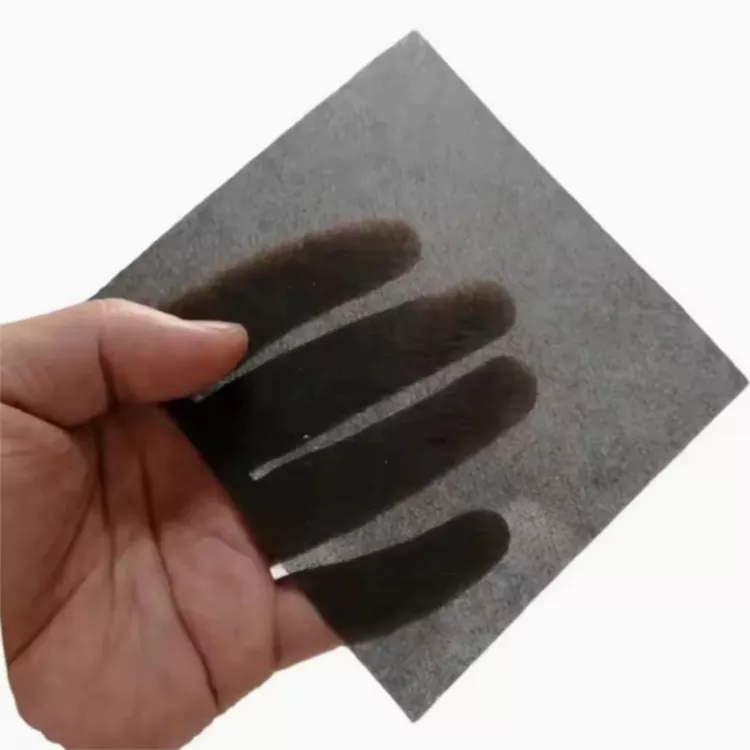

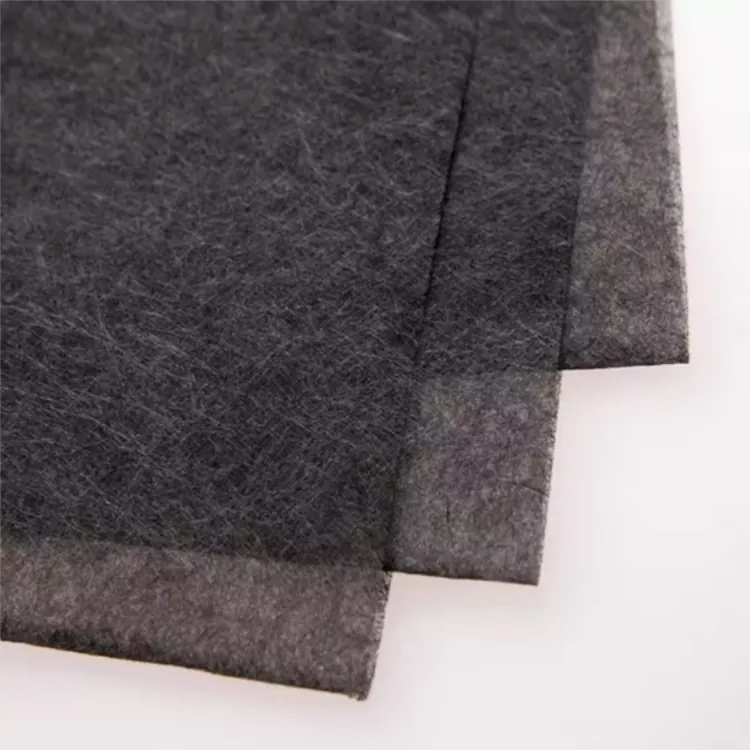

Materjal koosneb hakitud süsinikkiududest, mis on jaotatud mittekootud mattstruktuuriks. Erinevalt kootud süsinikkangast ei järgi kiud kindlat lõime ja koe paigutust.

See struktuur võimaldab matil katta pinda ilma teist määratletud kiudude suunda kasutamata. Olenevalt pinna kaalust, paksusest ja geomeetriast võib see sobida ka vormitud detaili kõverate osadega.

Materjal võib toimida pinnakihina, sekundaarse tugevduskihina või süsinikkiudkihina mitmest materjalist laminaadis. Selle panuse valmis detaili määravad lisatud süsinikkiu kogus, asend laminaadis ja seda ümbritsev tugevdus.

Pinnamatt ja konstruktsiooni tugevdamine

Neid kahte materjali ei tohiks valida samal alusel. Konstruktsiooni tugevdamine määratakse tavaliselt vastavalt koormusele, kiu suunale ja nõutavatele mehaanilistele omadustele. Pinnamatt on rohkem seotud hajutatud kiudkatte, laminaadi konstruktsiooni ja kohalike pinnanõuetega.

Mati kaalu valimine

Süsinikkiust mati määramisel on pindalakaal üks peamisi parameetreid. Kergemat materjali saab kasutada seal, kus on vaja ainult õhukest hajutatud kihti, samas kui raskem spetsifikatsioon lisab laminaadile rohkem süsinikkiudu.

Kaalu tuleks arvestada koos paksuse ja vaigu omastamisega. Nõutav spetsifikatsioon muutub ka vastavalt mati asukohale, tugevduskihtide arvule ja valmiskomponendi sihtpaksusele.

Yuruis pakub ühe fikseeritud kaalu asemel mitu pindalakaalu spetsifikatsiooni. Kliendid saavad esitada olemasoleva spetsifikatsiooni, laminaadi joonise või näidise, kui on vaja konkreetne kaal sobitada.

Praktiline valikujärjekord on järgmine:

Pindala kaal → Paksus → Vaigusisaldus → Laminaadi asend → Nõutav valmisosa

Materjali spetsifikatsioon

Tüüpilised rakendused

Materjal on mõeldud komposiitkomponentidele, mis sisaldavad hajutatud süsinikkiudkihti. Tegelik konstruktsioon varieerub olenevalt detaili geomeetriast, tugevdussüsteemist ja tootmismeetodist.

Autode komponendid

Seda saab integreerida valitud paneelidesse, katetesse, korpustesse ja sisemiste komposiitdetailidesse, kus laminaadis on süsinikkiust kiht.

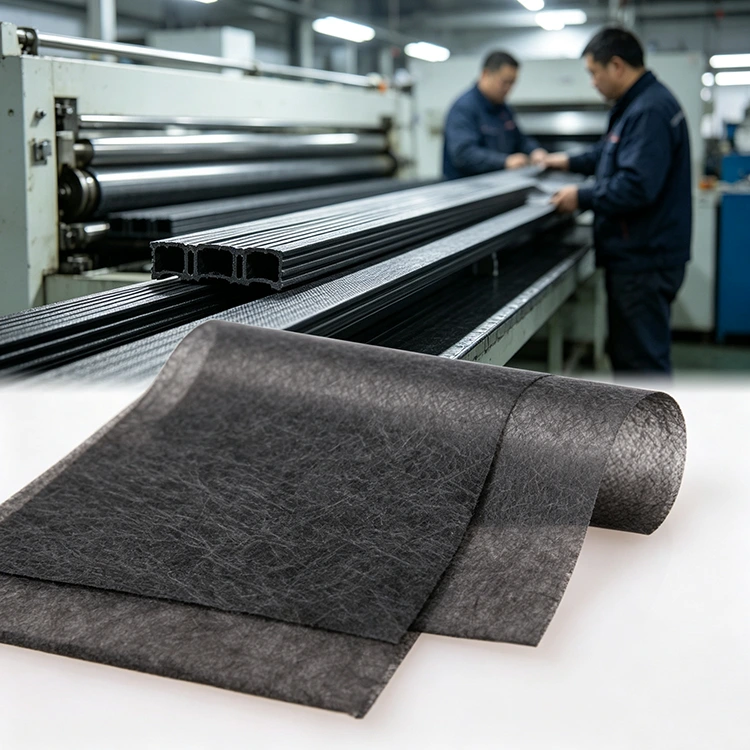

Tööstuslikud komposiitdetailid

Tööstuslikud vormitud komponendid võivad kombineerida matti kootud, ühesuunaliste või muude tugevdusmaterjalidega, et luua mitmekihiline laminaat.

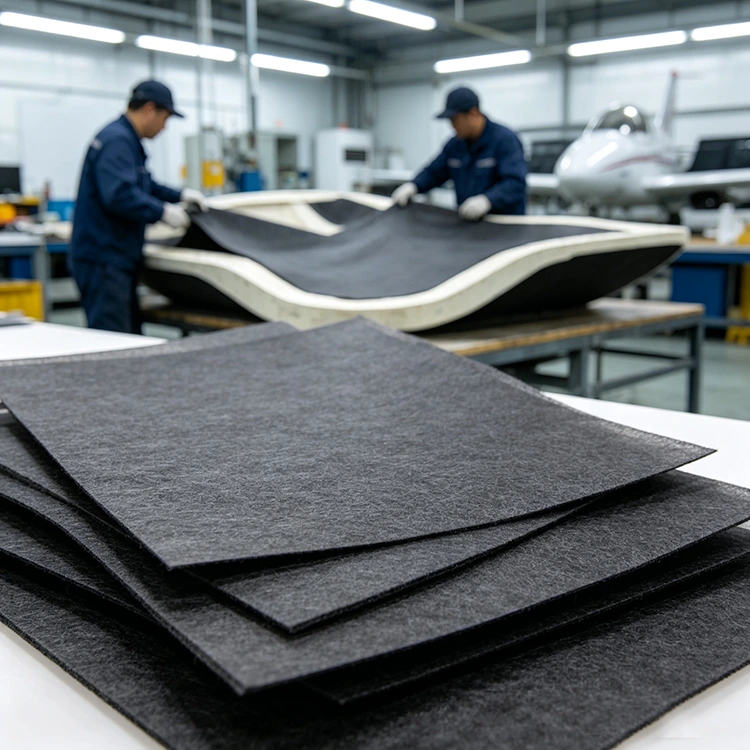

CFRP paneelid ja kestad

Paneelide, katete ja kestatüüpi konstruktsioonide puhul tagab lausriide paigutus hajutatud süsinikkiust katvuse ilma kindlat kootud kiudude suunda lisamata.

FRP ja CFRP tooted

Matti saab lisada lamineeritud FRP- või CFRP-struktuuridesse, kus materjalinõuded nõuavad ühe tugevduskihina tükeldatud süsinikkiudu.

Spordivarustus

Mõned kerged komposiit-spordikaubad võivad sisaldada mitmekihilises laminaadis tükeldatud süsinikkiudu. Nõutav materjali kaal ja konstruktsioon sõltuvad valmis komponendist.

Vaik ja vormimine

Vaigusüsteem ja vormimismeetod mõjutavad seda, kuidas tükeldatud kiud laminaati sisestatakse. Materjali määramisel tuleb arvesse võtta vaigu viskoossust, läbiniiskumist, kõvenemistingimusi ja laminaadi lõplikku paksust.

Matti saab hinnata epoksiidi ja muude vaigusüsteemidega. Ühilduvust tuleks kontrollida tegeliku vaigu koostisega, mitte eeldada ainult kiudmaterjalist.

Vaakum-infusiooni puhul tuleb materjali arvesse võtta koos infusiooni seadistuse, vaigu voolu ja täieliku laminaadi järjestusega. Näidiskatset saab kasutada enne tavapärast tootmist, et kontrollida märgamist, käitlemist ja tihendamist.

Yuruisi tarnimine ja kohandamine

Yuruis on tarninud kiudkomposiitmaterjale alates 2017. aastast. Tema tootevalikusse kuuluvad süsinikkiudmaterjalid, E-klaasi heie, klaaskiudmatid ja FRP tooted.

Taizhou, Jiangsu osakond hõlmab vormimis-, lõikamis- ja katseseadmeid, mille komposiitmaterjalide tootmisvõimsus on 2 miljonit m² aastas.

Uue spetsifikatsiooni jaoks saavad kliendid esitada joonise, näidise, olemasoleva materjali spetsifikatsiooni, sihtkaalu või nõutavad mõõtmed. Seda teavet saab kasutada materjali konfiguratsiooni ja tarnevormingu määramiseks.

Armatuurkihi süsinikkiust pinnamati standardlaiused on 1 m ja 1,25 m. Kohandatud tootmiseks saab arutada ka laiust, paksust, pikkust ja mõõtmeid.

Korduma kippuvad küsimused

Mis on süsinikkiust pinnamatt?

See on mittekootud matt, mis on valmistatud tükeldatud süsinikkiududest. Komposiitlaminaadis võib see moodustada jaotatud süsinikkiust kihi pinna lähedal või teiste tugevduskihtide vahel.

Kas see asendab kootud süsinikkiust kangast?

Ei. Kahel materjalil on erinev struktuur. Kootud süsinikkangas annab kindlad kiudude suunad, samal ajal kui tükeldatud kiust matt annab rohkem hajutatud paigutust ja seda kasutatakse tavaliselt lisakihina.

Millised raskused on saadaval?

Saadaval on mitu pindalaraskust. Valik sõltub nõutavast süsinikkiu sisaldusest, laminaadi asukohast, sihtpaksusest ja valmisosa nõuetest.

Kas laiust ja paksust saab kohandada?

Jah. Standardlaiused on 1 m ja 1,25 m. Kohandatud laiust, paksust, pikkust ja mõõtmeid saab arutada vastavalt tootmisnõuetele.

Kas seda saab kasutada koos epoksüvaiguga?

Jah, seda saab hinnata epoksiidi ja muude vaigusüsteemidega. Vaigu kokkusobivust ja märgamist tuleks kinnitada tegeliku koostisega testimise teel.

Kas see sobib vaakum-infusiooniks?

Seda saab hinnata vaakum-infusiooni jaoks. Tulemus sõltub vaigu viskoossusest, infusiooni seadistusest, laminaadi järjestusest ja nõutavast viimistluspaksusest.

Kas see võib järgida kõveraid pindu?

Lausriie tükeldatud kiust struktuur võib kohanduda kõverate vormitud pindadega. Tegelik käsitsemine sõltub materjali kaalust, paksusest ja detaili geomeetriast.

Kas ma saan enne hulgitootmist nõuda proovi?

Jah. Näidisnõudeid saab arutada kavandatud rakenduse, mõõtmete, materjali spetsifikatsiooni ja töötlemismeetodi põhjal.
